一、用途

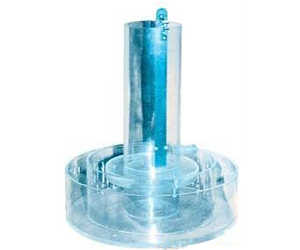

本仪器用于测定各种类型土工布的渗透性能。
二、结构原理
本仪器是测定一定水压下，垂直通过一定面积土工布试样的水流量，从而得到一组不同水压下不同的水流速度数值，共做五块试样，计算每个试样在相同压差下的平均流速，根据这一组不同水压差下的不同流速，可以绘制出压差和水流速度曲线图，在图上作水流速度为20mm/s时的曲线的切线，渗透率即为该切线的斜率。
三、主要技术指标
1、最大水压差：500mmH2O
2、试样与水流接触直径：Φ50mm
3、适用试样厚度：≤10mm
4、外型尺寸：384*384*668。
四、适用标准
GB/T 15789-2005 土工布及其有关产品 无负荷时垂直渗透特性的测定
